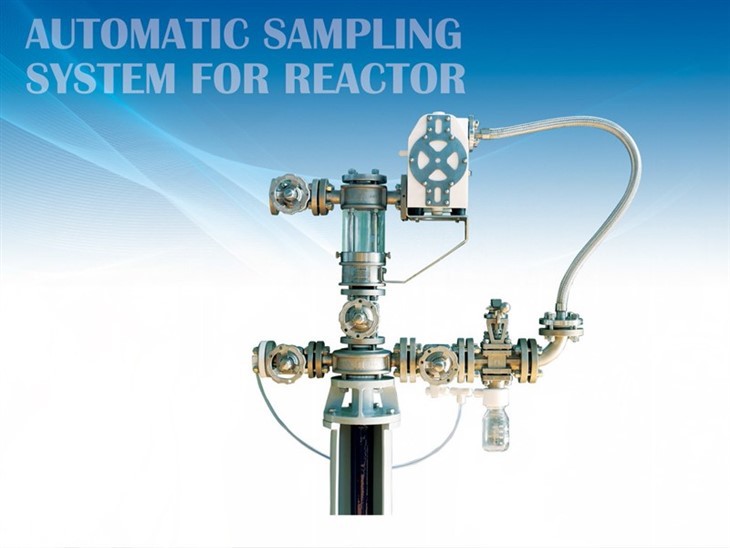

リアクター用自動サンプリングシステム

リアクター用自動サンプリングシステム:

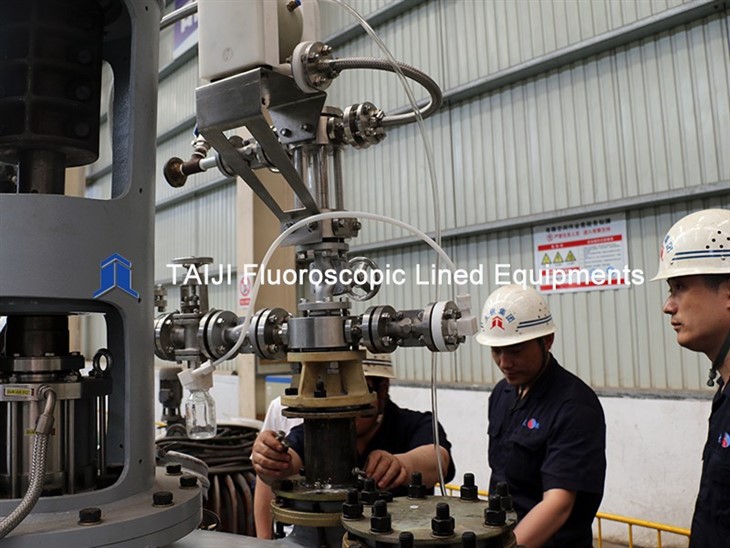

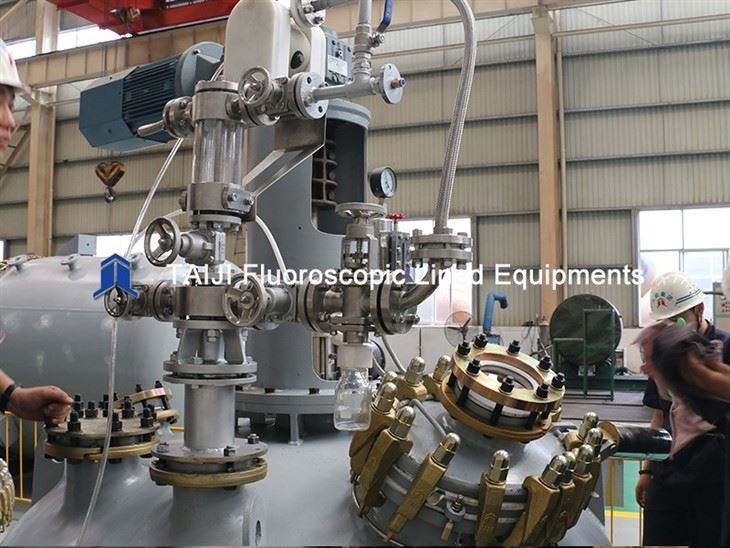

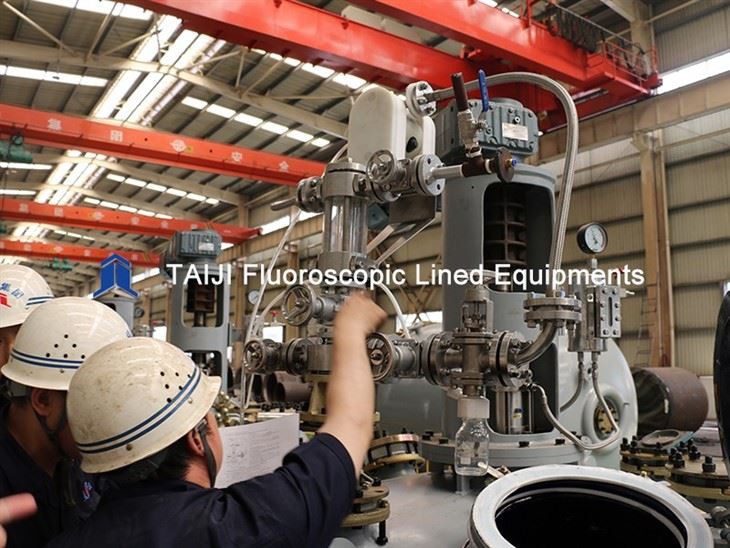

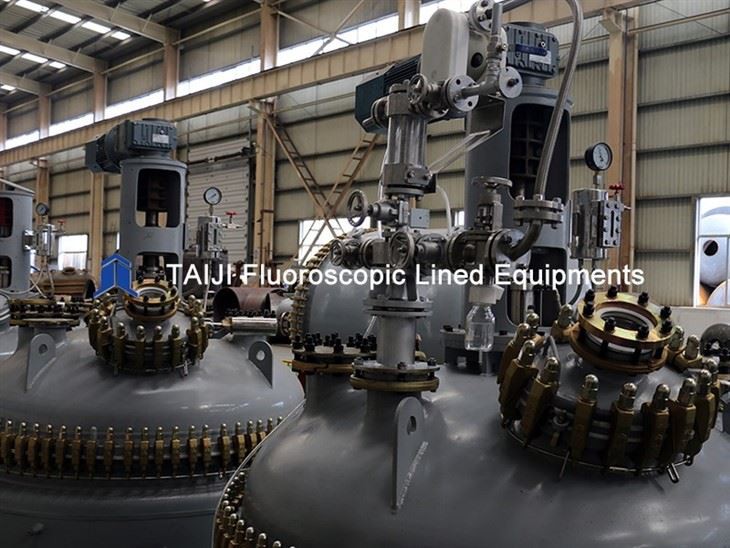

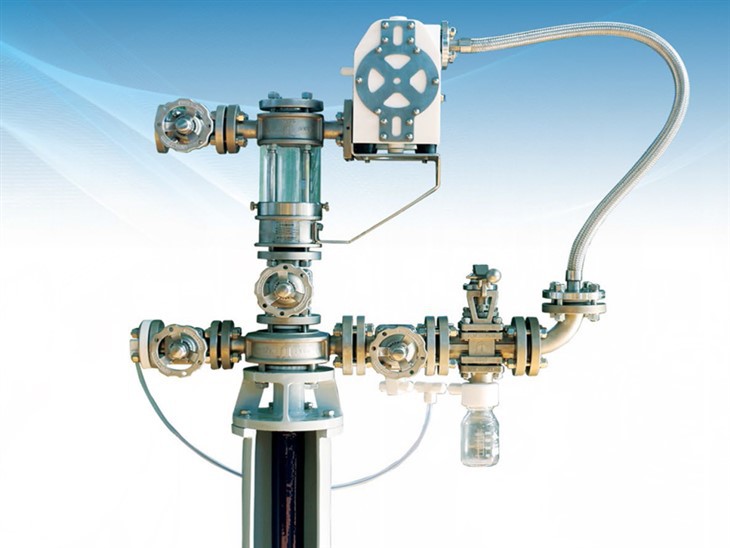

このシステムは、オンラインの防錆サンプリング装置です。媒体と接触する部分は、防錆の目的を達成するために PFA またはフッ素でライニングされています。挿入パイプ (フッ素ライニング / グラスライニング) と一致するテフロン吸引パイプは、容器内の媒体液体の下に浸漬され、プロセスの安定性を高めます。ダイヤフラム ポンプはクリーンな圧縮空気で駆動され、サンプルはサンプリング システム内の閉循環ループで流れます。これは高速で安全で汚染がありません。

サンプラーの設置とサンプリング手順:

インストール手順

1.（挿入パイプ）を反応器の対応するノズルに取り付け、ボルトを締めます。

2.サンプリングシステムの下端（ベース）を（ダイヤフラムバルブ1）から分離し、（ベース）を（挿入パイプ）の上端に取り付けます。

3.テフロン製の外フランジ（吸入管）を（ベース）の内腔に挿入し、（吸入管）のテフロン製の外フランジを（バルブシート）のシール面に合わせます。

4.サンプリングシステム本体の残りの部分を接続して締め付け、（ベース）のシール部分がしっかりと固定され、漏れがないことを確認します。

サンプリング手順

1.開始する前に確認およびチェックしてください。

a.すべてのダイヤフラムバルブが閉じています。

b.サンプリングシステムの内外に残留物がなく、サイトグラスに損傷がない。

c.ダイヤフラムポンプに{{0}}.2~0.3 MPaの清浄な空気圧を充填します。

d.{{0}}.2〜0.3MPaの窒素ガス源がバックブローに使用されます。

e. 予備の150/250 mlホウケイ酸ガラスサンプリングボトルが1つ必要です。

2.循環ループ：

a.開く（バルブ1）--開く（バルブ2）。

b.開く（ダイヤフラムポンプ）。ポンプが作動します。

c.観察（のぞき窓）。窓に培地が満たされ、同時にサンプリング循環ループ状態が形成されます。

3.サンプリング：

a.(サンプリング バルブ ハンドル)を押します。サンプリング ボトルの投与量を観察し、時間内にサンプリング バルブのハンドルを放します。

b.（ダイヤフラムポンプ）をオフにします。

c. サンプリングボトル内の排気プロセス。タンクが大気圧の場合：開（ダイヤフラムバルブ 3）-閉（ダイヤフラムバルブ 3）。タンク内の圧力が 0.2MPa 以下の場合：開（テフロンニードルバルブ）-閉（テフロンニードルバルブ）。注意：有害なガスを安全な貯蔵装置に排出します。

d.（サンプリングボトル）を取り外し、ボトルの口を密閉します（予備のサンプリングボトルを入れます）。

e.（ダイヤフラムバルブ4）を開き、（窒素）を注入してシステム内の残留媒体を容器内に戻します。そして（ダイヤフラムバルブ4）を閉じます。

f.閉じる（ダイヤフラムバルブ2）-閉じる（ダイヤフラムバルブ1）。

g.サンプリングが完了しました。

自動サンプリングシステムによる反応器の洗浄プロセスの決定:

リアクター全体の洗浄プロセス中に、上記のサンプリング手順に従って、サンプリング システムの内部洗浄とパージを実行できます。
