Glass-Lined Reactor, Electric Heating Type

電気加熱式グラスライニング反応器

太地が製造する電気加熱式ガラスライニング反応器は、急速加熱特性、優れた耐高温・耐腐食性、優れた衛生性能、環境汚染なし、使いやすさなどの特徴を備えています。

お問い合わせを送る

今すぐチャット

無

説明

電気加熱式ガラスライニング反応器

主な特徴
1. 太地が製造する電気加熱式ガラスライニング反応器は、急速加熱特性、優れた耐高温・耐腐食性、優れた衛生性能、環境汚染なし、使いやすさなどの特徴を備えています。
2. 国内外の最先端の技術に基づいて製造された新型グラスライニングプロセス装置であり、製薬、化学、食品、天然調味料、食品添加物、軽工業などの分野で幅広く使用されています。
3. 工業用リアクターは、本体、カバー、撹拌機、ジャケット、加熱管、支持・駆動ユニット、シーリングユニットなどで構成されています。材料とノズルは、お客様のプロセス要件に応じて決定できます。また、お客様のニーズに合わせて非標準のリアクターを設計・製造します。
4. 当社の電気加熱式ガラスライニング反応器は、洗練されたエナメル加工技術によって反応器の内面にコーティングされたTJ09高性能エナメルを採用しており、腐食、機械的衝撃、急激な温度変化に対する優れた耐性と、驚異的な耐久性を確保しています。
5. Taiji では、さまざまな仕様の電気加熱式ガラスライニング反応器を幅広く取り揃えています。モデルには、K50L、K100L、K200L、K300L、K500L、K1000L、K1500L、K2000L、K3000L、K4000L、K5000L などがあります。

動作原理
ガラスライニング化学反応器は、ジャケット内の熱伝達オイルを加熱するために電気加熱バーを使用します。温度が希望のレベルまで加熱されると、電気加熱バーを制御するために使用される温度測定および制御機器がそれを停止し、一定の温度を保ちます。

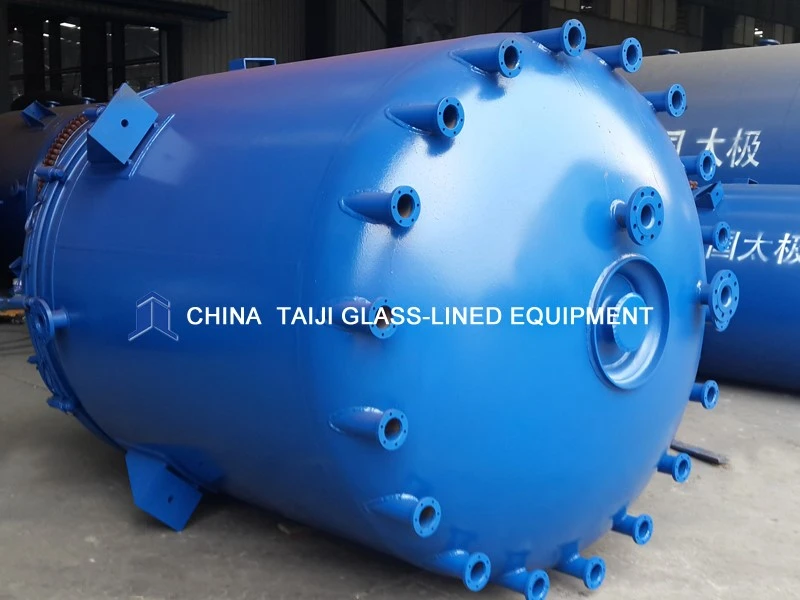

サンプル

image001(001).jpg image002(001).jpg

グラスライニング反応器の技術的パラメータ
設計図

					内部容器					ジャケット
設計圧力(MPa)					0.4/0.6/1.0					ATM
設計温度（度）					-19 度 / 200 度					-19 度 / 200 度
単位: mm
仕様		K50L	K100L	K200L		K300L	K500L	K1000L	K1500L		K2000L	K3000L	K4000L	K5000L
公称容量（L）		50	100	200		300	500	1000	1500		2000	3000	4000	5000
総容量（L）		102	180	325		483	743	1616	2172		2640	4170	5140	6470
計算容量（注1）（L）		71	128	247		369	588	1244	1714		2180	3370	4334	5443
ジャケット容量（L）		84	115	174		218	307	476	300		387	461	774	73
熱交換面積 ( ㎡ )		0.34	0.66	1.26		1.75	2.64	4.55	5.76		7.23	9.33	11.85	13.74
参考重量（kg）		446	527	697		966	1174	1885	2280		2535	3555	4055	4940
主要寸法	d1	500	600	700		800	900	1200	1300		1300	1600	1600	1750
	d2	700	800	900		1000	1100	1400	1450		1450	1750	1750	1900
	d3	809	918	1028		1130	1230	1571	1622		1622	1964	1964	2152
	d6	608	708	810		910	1010	1312	1389		1389	1690	1690	1840
	h	1835	1980	2245		2595	3035	3500	3700		4050	4210	4650	4820
	h1, h2…	K型ガラスライニング反応器の仕様と同じ
ノズルDN	a, b, c, d…	K型グラスライニング反応器と同じ仕様のジャケット接続ノズル
ジャケットノズルDN	p	65	65	65		65	65	65	65		65	65	65	65
	p1-n	p1-4	p1-6	p1-6		p1-6	p1-9	p1-12	p1-12		p1-12	p1-15	p1-15	p1-18
	k1, k2…	ノズルサイズはK型グラスライニング反応器と同じ仕様を参照
ドライブ	DN	40	40	50		65	65	80	80		80	95	95	95
ドライブ	h5	950	950	953		1170	1170	1320	1320		1320	1360	1360	1360
注 1: 計算された容量: ハイネックフランジの下の容積。
